Comment résoudre ce paradoxe apparent, d’une fenêtre de plus en plus étanche qui doit aussi permettre d’assurer le renouvellement de l’air ? Comment les fabricants envisagent-ils de faire évoluer leurs menuiseries ? Quelles sont les réponses en matière de ventilation ? Existe-t-il des solutions aux pollutions extérieures ? Faut-il inclure des filtres ? Les systèmes de gestion contrôlée sont-ils une réponse ? Finalement, faut-il ouvrir ou pas ? Faire disparaître la frontière entre l’extérieur et l’intérieur grâce aux ouvrants XXL est un moyen radical de faire cheminer le flux d’air. Toutes ses réponses seront sans doute au cœur du prochain salon EquipBaie, qui se tient du 15 au 18 novembre 2016 à Paris.
Projet piloteUne étude menée par le groupe Velux et l’université allemande Humboldt, dans le cadre du baromètre de « l’Habitat sain » éditions 2016, révèle que les personnes à la santé fragile et fatiguées habitent souvent un logement peu éclairé et mal aéré. Pour répondre à cette problématique et anticiper l’obligation de mesurer la qualité de l’air dans les établissements recevant des enfants dès janvier 2018, Velux a mis en place une expérience originale. Un programme de suivi de la qualité de l’air intérieur a été initié dans une école rurale de la Manche en partenariat avec la mairie de la commune, le cabinet Medieco, spécialiste des thématiques de santé dans le bâtiment, et le cabinet CompoSite Architectes. Les architectes ont opté pour la pose de fenêtres de toits motorisées afin d’optimiser la lumière zénithale et de permettre, grâce à un programme ouverture/fermeture, une meilleure circulation de l’air. Celles-ci sont ouvertes 10 minutes chaque jour avant l’arrivée des enfants, pendant les récréations et la pause déjeuner. Depuis cette nouvelle installation, la qualité de l’air a été améliorée.
Extension du groupe scolaire de Marcey-les-Grèves. CompoSite Architectes, E. Delaby & B. Benoit.
www.velux.fr
Les fenêtres intelligentes
Concentré de technologie
La nouvelle génération de fenêtres de toit motorisée Integra n’est pas seulement réservée aux endroits difficiles d’accès. Cette fenêtre intègre un système de domotique exclusif télécommandé doté de huit programmes : réveil, bonne nuit, protection solaire, économies d’énergie, ventilation, vacances, qualité de l’air, à mon départ. Le mode « ventilation naturel » permet d’ouvrir ponctuellement les clapets de ventilation intégrée à la barre de manœuvre durant 15 minutes quatre fois par jour. Choisir le temps et à quel moment ouvrir permet d’éviter l’inconfort acoustique et thermique. La surface vitrée a été agrandie de 10 % et le système ThermoTechnology améliore de 20 % les déperditions thermiques.
Dimensions : 78 x 98 cm. Prix : 975 euros.
Integra
www.velux.fr
Avec sondes
Parce qu’elle considère l’enveloppe du bâtiment comme un élément actif, la société Technal propose un dispositif de gestion technique du bâtiment (GTB) compatible avec son système de façade Spinal. Ce dispositif intelligent est couplé à des capteurs placés sur la façade qui analysent de manière continue les conditions thermiques extérieures (CO2, humidité, température). En fonction des données récoltées se mettent en place différents scénarios liés à la protection solaire, la ventilation naturelle et l’éclairage. Concernant la ventilation naturelle à l’intérieur du bâtiment, les ouvertures sont activées par la motorisation des fenêtres. Ce programme vise à améliorer la qualité de l’air tout en maintenant une température confortable de jour comme de nuit.
Spinal
www.technal.com
Le contre-bruit
La menuiserie Acoustique Active de Technal répond à un problème que l’on a toujours pensé insoluble : comment ouvrir sa fenêtre sans se laisser envahir par les nuisances sonores ? Primé au concours de l’innovation Batimat 2015, ce système breveté repose sur une optimisation acoustique en associant des technologies complémentaires dites « passive » et « active ». Le résultat est concluant puisqu’une atténuation acoustique jusqu’à 25 dB est atteinte lorsque la fenêtre est en position ouverte. Totalement intégrée à la menuiserie, la technologie dite « passive » comprend un isolant acoustique sur les montants extérieurs du cadre ouvrant et sur les montants dormants. Elle va absorber les moyennes et hautes fréquences. La technologie dite « active » enregistre le bruit grâce à un micro, elle l’analyse et produit grâce à un haut-parleur un contre-bruit. Elle sera commercialisée d’ici à la fin de l’année.
Prix : 200 euros.
Concept Acoustique Active
www.technal.com
Ouvertures XS et XXL
Multi-espaces
La porte repliable Ambial, qui s’ouvre totalement sur l’extérieur, a reçu un prix aux trophées 2016 EquipBaie-Metalexpo. Ces dimensions XXL peuvent atteindre 12 mètres de long, et elle peut comporter jusqu’à 10 vantaux. Les menuiseries sont totalement affleurantes en position fermée. Adaptable, la manœuvre se fait grâce à un système de roulement sur rails. L’ouverture peut être intérieure, extérieure, depuis le centre ou sur un côté afin de répondre à toutes les configurations.
Hauteur maximale : 3 m. Largeur : 1,2 m. Poids : jusqu’à 150 kg/vantail. Effort de manœuvre : classe 1.
Ambial
www.technal.com
5 mm
La menuiserie Wicline 75 evo micro-ventilation répond au besoin de ventilation intérieure. Le châssis oscillo-battant dispose tout simplement d’une ouverture intermédiaire de 5 mm pour favoriser la ventilation naturelle. Cette solution low-tech fait donc appelle au bon sens quand on a besoin d’aérer : rien de plus simple, il suffit de l’ouvrir. Cette fenêtre aluminium possède une ossature de 75 mm avec une isolation renforcée Uw jusqu’à 0,93 W/m2K.
Performances acoustiques : Rw = 47 dB. Dimensions maximales par vantail : 1 700 x 2 500 mm. Ce système est destiné aux vantaux d’un poids maximum de 160 kg.
Wicline 75 evo micro-ventilation
www.wicona.com
Sans poteau
Sapa
Building System enrichit sa gamme de menuiserie aluminium avec le
coulissant Performance 70 CL, de 32 mm. L’ouverture
maximale permet une application en angle sans poteau central. Un
système exclusif V2P renforce la protection du bâti avec une
fermeture 3 à 5 points pourvue d’un verrouillage
bidirectionnel haut et bas. Un entre-bailleur de 7 cm permet
d’assurer la ventilation naturelle. La baie se met en œuvre en
angle sortant ou rentrant sur deux ou trois rails. Le seuil
affleurant est encastré, ce qui renforce l’étanchéité et
facilite l’accès aux personnes à mobilité réduite.
Affaiblissement jusqu’à 35 dB Ra,tr avec un vitrage
acoustique.
Dimensions : jusqu’à L 8 x H 2,35 m.
Coefficient Uw : 1,5 W/m2K.
Performance 70 CL
www.sapabuildingsystem.com
Ouvertures parallèles
Le système de façade CW 50 a été conçu pour une transparence maximale. Pensée comme une double peau, la façade vitrée est dotée d’une protection solaire intégrée. Riche en configurations et en types d’ouvrant, la gamme CW 50 dispose de nombreux profilés, joints et accessoires pour tous les types de conception. Une ouverture en parallèle est spécifique à cette gamme. Alimentée électriquement, elle s’ouvre jusqu’à 30 cm et permet un flux d’air continu sans grande nuisance sonore ou thermique. Lorsque l’ouvrant est en position ouverte, il reste uniforme avec le reste de la façade. La menuiserie peut supporter jusqu’à 700 kg de verre.
CW 50
www.reynaers.com
Courbe

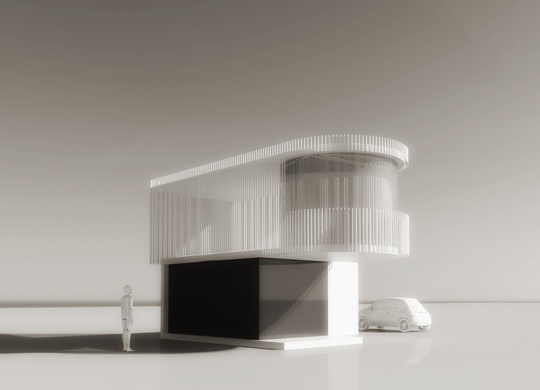

Le projet Lumicene est une nouvelle réflexion sur le concept de la fenêtre. Il apporte un regard nouveau sur la frontière extérieure/intérieure et vise avant tout à optimiser l’apport de lumière. Il aura fallu plusieurs années de recherche pour une industrialisation, notamment du verbe courbe à 180°, un type de matériau habituellement fabriqué sur mesure. Totalement intégré à la construction, le concept Lumicene propose une paroi vitrée courbe qui, grâce à son jeu de coulissants monorails, optimise les apports solaires et devient un espace modulable. Ce module assure un intérieur sain et lumineux avec une vision panoramique et un renouvellement de l’air. Équipement standardisé – et donc plus facile à mettre en œuvre –, Lumicene est proposé dans cinq diamètres et de deux hauteurs pour répondre aux demandes de logements collectifs ou individuels.
Lumicene
www.lumicene.com
Une emprise minimale
La porte coulissante Vision est lauréate aux trophées EquipBaie 2016. Elle a été retenue pour sa facilité de manœuvre et son étanchéité. Cette porte repliable prête à poser est constituée de plusieurs vantaux montés sur rails avec une emprise minimale une fois repliée. Elle est équipée de rails, de chariots de roulement à galets et d’axes de rotation. Sans poteau intermédiaire dans sa version d’angle, elle permet une ouverture totale, sans rupture visuelle grâce à des profils droits, minces de 56 mm.
Dimensions maximales : 1 200 x 2 900 mm par vantail. Peut comporter jusqu’à 8 vantaux. 400 kg par vantail. Uw jusqu’à 1 W/m2K. Isolation acoustique jusqu’à 41 dB.
Vision
www.initial-fenetres.com
VMC intégrée
Monobloc intelligent
La ligne Ingenius ajoute à son système isolant une VMC intégrée afin de transformer l’ouverture de la fenêtre en structure ventilée. Préfabriqué et sur mesure, le précadre permet d’isoler l’ouverture fenêtre sur ses quatre côtés, garantissant une bonne isolation thermique et acoustique. La VMC est dotée de filtres antipoussière, antipollen et antipolluant. Un récupérateur enthalpique à double flux croisé et à contre-courant récupère l’énergie thermique. Ce système monobloc permet d’éviter toutes les contraintes d’une VMC décentralisée avec ses conduits volumineux. Fabriqué sur mesure, le précadre s’adapte à tous les types de fenêtres.
Ingenius
www.alpac.it
Précadre high-tech
Directement intégré dans le cadre de la fenêtre, le système d’aération décentralisée I-tec se règle manuellement ou grâce à une commande domotique SmartWindow. Grâce à cette dernière, il est possible de programmer l’aération ou le mode automatique qui mesure l’humidité de la pièce grâce à des détecteurs présents sur le ventilateur. Le passage d’air se règle individuellement à chaque fenêtre, moyennant peu d’énergie. Les pertes de chaleur restent minimes grâce à un échangeur qui réutilise l’air à hauteur de 93 %. Un filtre contre les pollens M5 y est intégré. Performante, la fenêtre I-tec n’a cependant pas tout à fait résolu les problèmes esthétiques des grilles et de leur visibilité sur le cadre.
Isolation thermique avec double vitrage : Uw = 0,78 W/m2K.
I-tec
www.internorm.com
